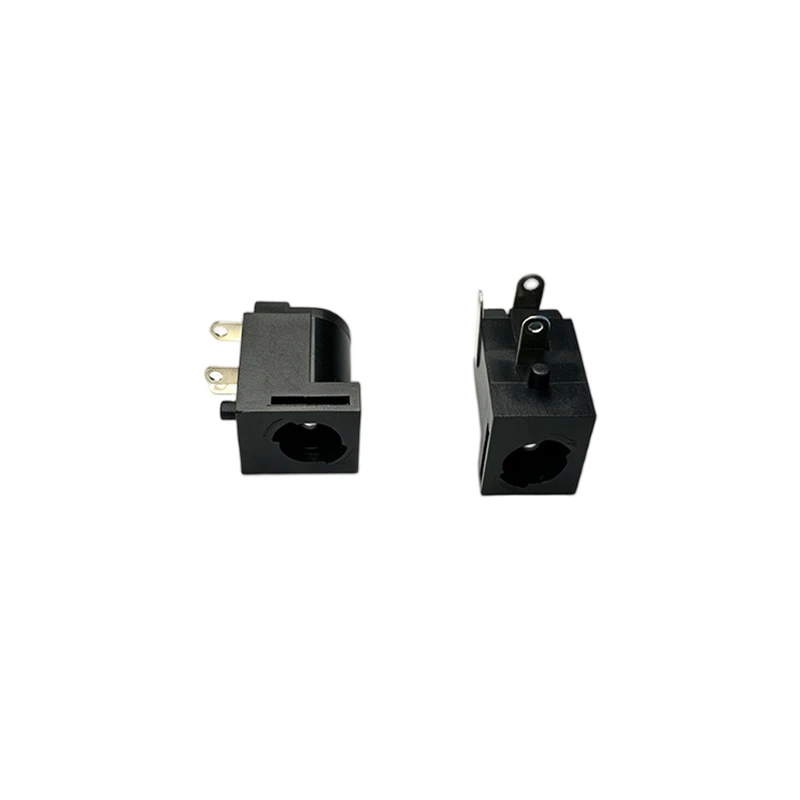

Прав ъгъл DIP5.5x2.1mm DC-122-200

Конфигурацията под прав ъгъл на DC-122-200 позиционира конектора плоско спрямо печатната платка, предлагайки практично решение за устройства с ниско-профилни корпуси. Тази ориентация е особено полезна в платки на захранващ адаптер, приемници и комуникационно оборудване, където вътрешната височина е ограничена. Хоризонталното оформление опростява дизайна на платката, като позволява вмъкване на щепсел със страничен вход и намалява отпечатъка на компонентите във вертикална посока. Този модел е съвместим с вълнова спойка, което го прави много подходящ за автоматизирани поточни линии.

Клеми от фосфорен бронз и месингова подложка H65 формират състава на основния материал на този захранващ жак. Фосфорният бронз осигурява добри еластични свойства, като осигурява постоянен контактен натиск със свързващата тапа през целия експлоатационен живот на продукта. Корпусът от месинг H65 осигурява механична здравина и поддържа номинален ток 3A при нормални работни условия. Сребърното или златно покритие на щифтовете за запояване допринася за ниско контактно съпротивление и помага за защита срещу окисляване на повърхността, което може да влоши електрическата ефективност с течение на времето във влажна или висока-температурна среда.

Осигуряването на качеството за DC-122-200 следва цялостна система за контрол, обхващаща всеки производствен етап. Суровините се подлагат на входяща проверка преди обработка. По време на производството се извършват рутинни проверки на линията и вземане на проби от полуготови продукти, за да се идентифицират и адресират всякакви проблеми. След сглобяването завършените модули получават 100% визуална проверка и тест за електрическа ефективност. Извършва се и финална предекспедиционна проверка. Фабриката поддържа специална лаборатория за качество, оборудвана с анализатори на кривите на натоварване, камери за солен спрей и системи за визуално измерване за проверка на силата на вмъкване, контактната устойчивост и устойчивостта на корозия спрямо установените критерии за приемане.

Обработка на поръчки и персонализиране



DC-122-200 е стандартен продукт с минимално количество за поръчка от 10 000 броя. Срокът за изработка е приблизително 15 дни след потвърждаване на поръчката. Компанията предоставя снимки или видео актуализации на продукцията и опаковката при поискване, което позволява на клиентите да проследяват напредъка на поръчката от разстояние. За индивидуални поръчки инженерният екип може да оцени модификациите въз основа на 2D или 3D чертежи, с максимален цикъл на разработка на проби от 30 дни. Опаковката за износ включва вътрешни торби и защитни картонени кутии, с персонализируеми външни картонени маркировки и етикети. Продуктът поддържа търговски условия EXW и FOB с 30% депозит и 70% балансово плащане.
